Cyfrowy refraktometr MISCO do eksploatacji samochodów

Opis cyfrowego refraktometru MISCO

Ręczny Abbego refraktometr cyfrowy MISCO jest przeznaczony dla serwisów samochodowych, które świadczą usługi związane z eksploatacją samochodów osobowych, ciężarowych i autobusów. Urządzenie posiada dwie skale do określania temperatury zamarzania płynów chłodzących (na bazie glikolu etylenowego i na bazie glikolu propylenowego), dwie skale pomiarowe przeznaczone do badania temperatury zamarzania płynów do spryskiwaczy (na bazie etanolu i na bazie gliceryny) oraz jedną skalę do pomiaru syntetycznych moczników (szczególnie ciekłego dodatku AdBlue^®).

Ponieważ cieczy zawierających substancji glikolu etylenowego lub propylenowego używa się również jak substancji przenoszących ciepło w systemach technologicznych (kolektory słoneczne, pompy ciepła itp.), refraktometr nadaje się do kontroli cieczy w systemach grzewczych.

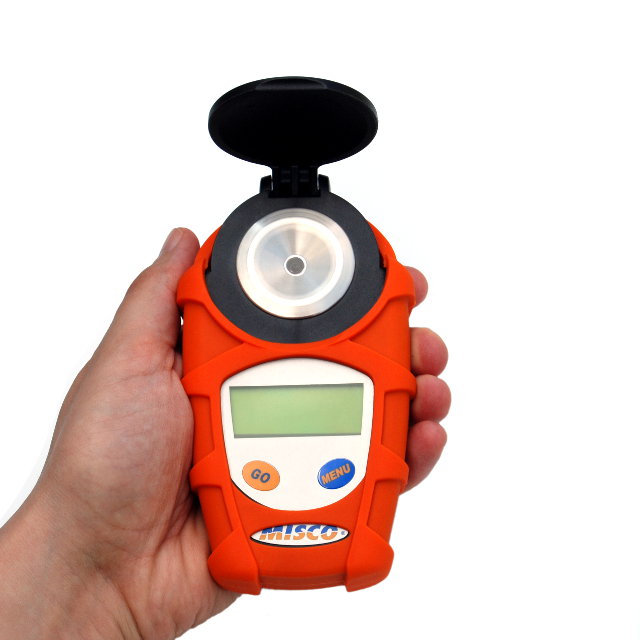

Cyfrowy refraktometr MISCO jest wyposażony w lejek z wysokiej jakości stali nierdzewnej, do którego wlewa się badana próbka, a dalej w pokrywkę, która zapobiega wchłanianiu wilgoci z powietrza i parowaniu badanej próbki. Żeby uzyskać jak najbardziej dokładne wyniki mierzenia, należy zamknąć pokrywkę. W odwrotnym przypadku może się zdarzyć, że urządzenie nie zmierzy w ogóle żadnej wartości.

Pryzmat pomiarowy na dnie lejka nierdzewnego jest ze szkła szafirowego. Szkło szafirowe to druga najtwardsza substancja (po diamencie), w związku z czym praktycznie wykluczone, żebyście czymkolwiek porysowali powierzchnię pryzmatu.

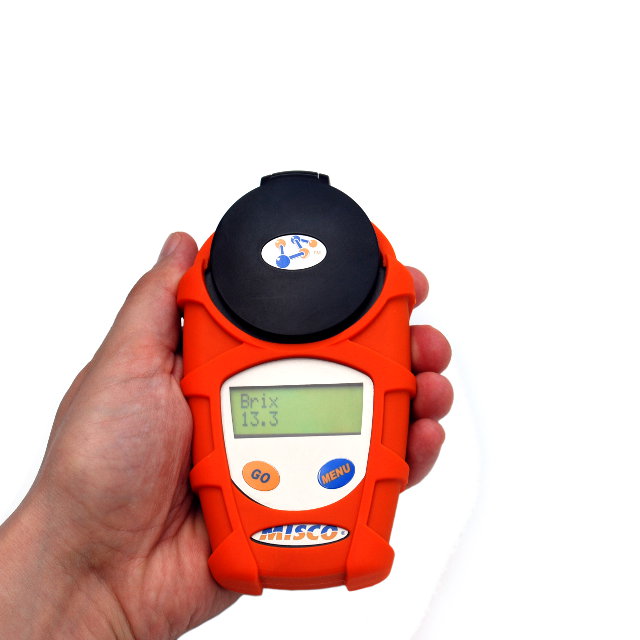

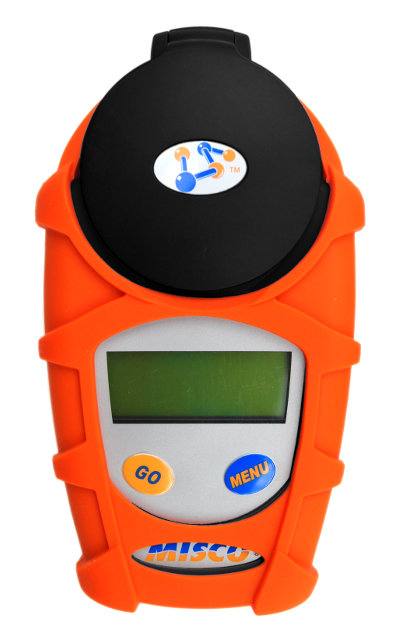

Interfejs użytkownika refraktometru cyfrowego MISCO składa się tylko z dużego, podświetlonego, dwuwierszowego wyświetlacza, w którym zmieści się 24 znaków, oraz z dwu przycisków: "GO" i "MENU". Mierzenie jest intuicyjne a bardzo proste. Na wyświetlaczu pojawia się wynik i jednostki pomiarowe (Brix). Tak duży wyświetlacz LCD bez problemu potrafi obrazować różne informacje dotyczące poszczególnych opcji w menu jak również komunikaty o błędzie.

Skala do płynów chłodzących i przenoszących ciepło na bazie glikolu etylenowego

Skala do pomiaru temperatury zamarzania (mrozoodporności) płynów chłodzących na bazie glikolu etylenowego (EG, czasami używa się nazwy glikolu monoetylenowego MEG). Za pomocą cyfrowego refraktometru MISCO można sprawdzić temperaturę zamarzania płynu chłodzącego z dokładnością ±1 °C.

Skala do płynów chłodzących i przenoszących ciepło na bazie glikolu propylenowego

Określanie temperatury zamarzania (mrozoodporności) płynów chłodzących na bazie glikolu propylenowego (PG, czasami używa się nazwy glikolu monopropylenowego MPG). Za pomocą cyfrowego refraktometru MISCO można sprawdzić temperaturę zamarzania płynu chłodzącego z dokładnością ±1 °C.

Skala do badania płynów niezamarzających do spryskiwaczy na bazie etanolu (alkoholu etylowego)

Większość płynów do spryskiwaczy dostępnych na rynku jest wytworzonych na bazie etanolu (alkoholu). Takie mieszanki są bezproblemowe, tak z punktu widzenia eksploatacji pojazdu, jak też pod względem zdrowotnym. Za pomocą cyfrowego refraktometru MISCO można określić temperaturę zamarzania płynu do spryskiwaczy z dokładnością ±1 °C.

Skala do badania płynów niezamarzających do spryskiwaczy na bazie gliceryny (glicerolu)

Do produkcji płynów do spryskiwaczy używa się również gliceryna (glicerol). Dlatego cyfrowy refraktometr MISCO - przeznaczony do bieżącej eksploatacji samochodów – został wyposażony również w skalę określającą temperaturę zamarzania substancji glicerynowych do spryskiwaczy z dokładnością ±1 °C.

Skala AdBlue^® / DEF

Pod wpływem globalnego nacisku na obniżenie emisji, w Europie i w USA doszło do zaostrzenia limitów emisji spalinowych. Wraz z planowaniem standardów emisji spalinowych Euro 4 (obowiązujących od roku 2005) doszło do rozwoju technologii, za pomocą których można obniżyć zawartość tlenków azotu NO_x w gazach spalinowych pojazdów z silnikiem Diesla (wysokoprężny, o zapłonie samoczynnym. Obecnie produkowane pojazdy sprostają limitom odpowiadającym standardom Euro 5 (w USA standardom emisji spalinowych wydawanym przez EPA). Zawdzięczamy to technologii o nazwie selektywna redukcja katalityczna SCR, założonej na zasadzie wtrysku roztworu wodnego mocznika syntetycznego (AdBlue^® w Europie, DEF w USA) do gazów spalinowych. Skutkiem redukcji katalitycznej szkodliwe tlenki azotu NO_x rozłożą się na czysty azot N i zupełnie nieszkodliwą parę wodną H₂O.

Właściwa koncentracja roztworu wodnego mocznika syntetycznego (w wypadku AdBlue^® wynosi 32,5 %) jest istotna dla obniżenia ilości NO_x odprowadzanego z układu wydechowego. Ma też znaczenie dla żywotności poszczególnych elementów systemu SCR. Nawet mała odchyłka ± 0,8 % może mieć istotny wpływ na niezgodność z wymogami omawianych standardów emisji spalinowych i może oznaczać wyższe koszty eksploatacji pojazdu.
Z tym refraktometrem cyfrowym można sprawdzić koncentrację stosowanego roztworu z dokładnością ±0,1 %.

Procedura kalibracji refraktometru

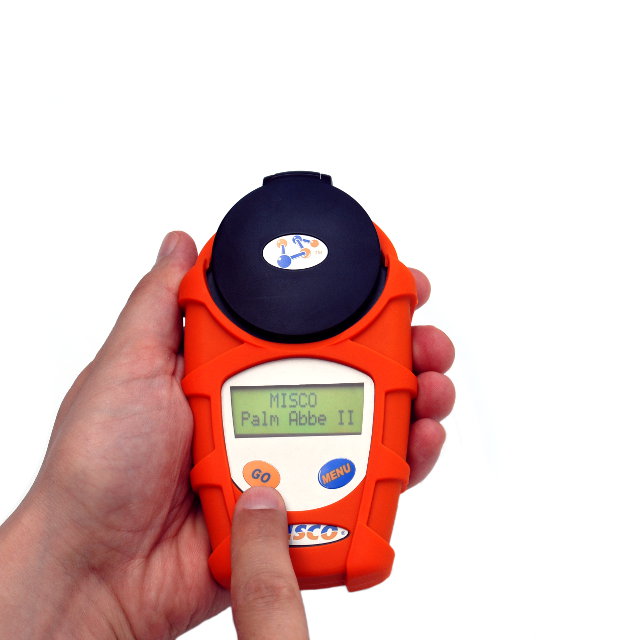

Kalibracja to kwestia kilku sekund, zanim refraktometr będzie przygotowany do wykonania dokładnych pomiarów. Jako roztwór kalibracyjny używamy wody destylowanej lub wody z kranu. Kapniemy kilka kropli na pryzmat i naciskamy przycisk "GO". Natychmiast naciskamy "MENU“ a pojawi się pytanie, czy chcemy wyświetloną wartość traktować jak wartość zerową. Naciskając przycisk "GO", pytanie potwierdzimy. Kiedy wyświetli się napis "Ready", refraktometr jest przygotowany do badania.

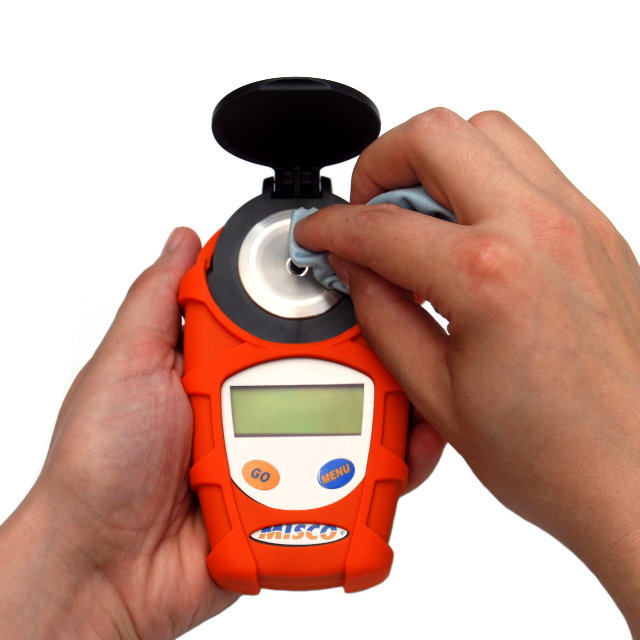

Przed pomiarem nie zapomnij oczyścić i do sucha wytrzeć pryzmat!

Procedura pomiaru

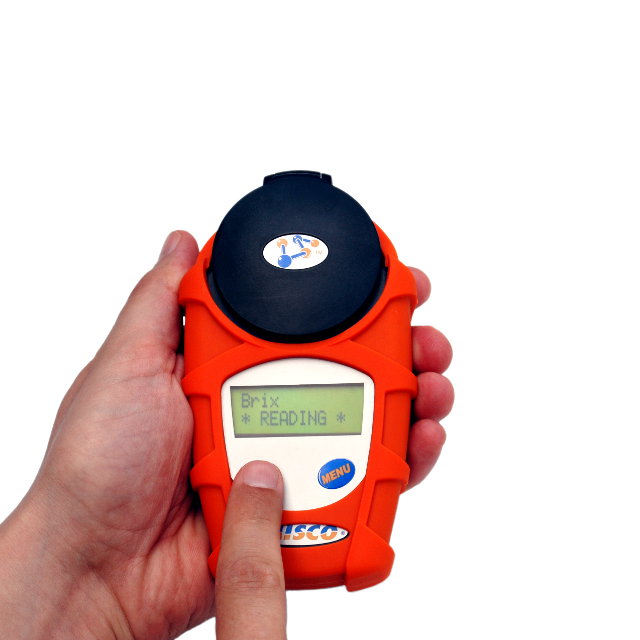

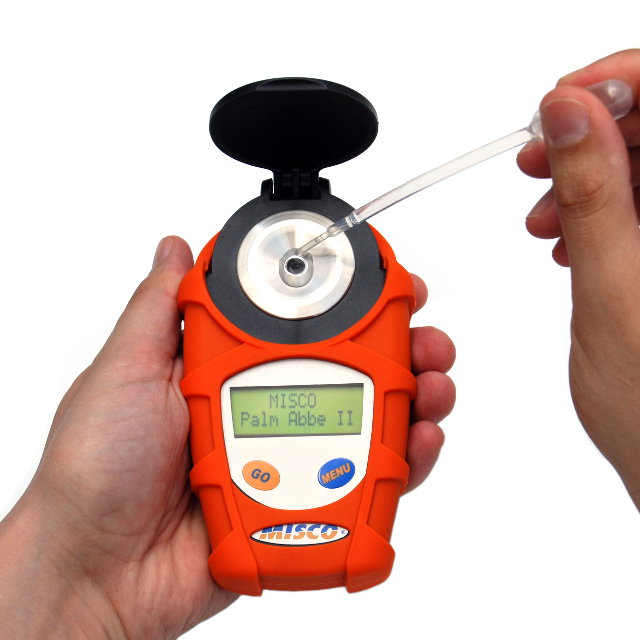

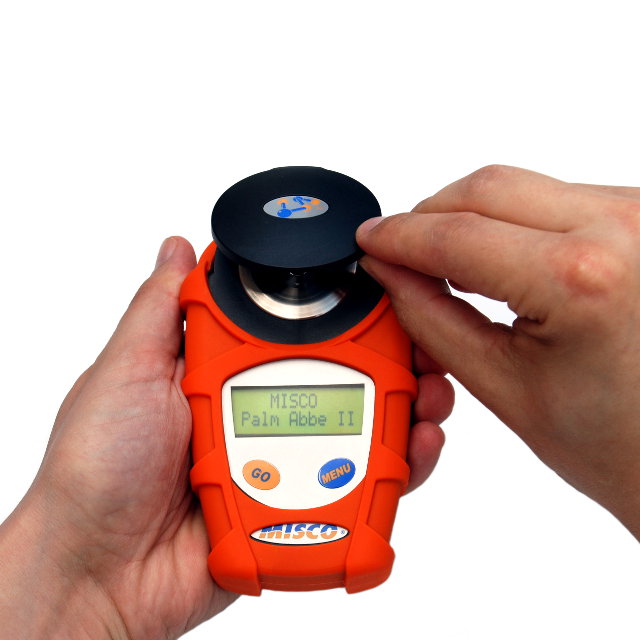

Kapnij jedną lub dwie krople badanego roztworu na pryzmat optyczny, który jest umieszczony na dnie stalowego lejka, zamknij pokrywkę, żeby zapobiec wchłanianiu wilgoci z powietrza lub parowaniu próbki, oraz naciśnij przycisk "GO". Zbadana wartość natychmiast pojawi się na dużym wyświetlaczu refraktometru.

Dokładność cyfrowego refraktometru MISCO zapewnia Abbego układ optyczny z linearnym polem sensorycznym zawierającym 1024 czujników. Specyficzna budowa czujnika pomiarowego umożliwia dokonywanie powtarzanych pomiarów z dokładnością powyżej ± 1 °C.
Osiągnięte wyniki można śmiało porównywać z wynikami pomiarów dokonanych za pomocą standardowego refraktometru stacjonarnego, który jest jednak kilka razy kosztowniejszy!
Mając w rękach cyfrowy refraktometr MISCO, trzymacie dokładne laboratoryjne urządzenie w akceptowalnej cenie!

Automatyczna kompensacja temperatury

Refraktometr MISCO posiada zabudowaną nielinearną kompensację temperatury, która zapewnia dokładne pomiary wartości w temperaturze powietrza 0 °C do nawet 50 °C.

Zawartość opakowania

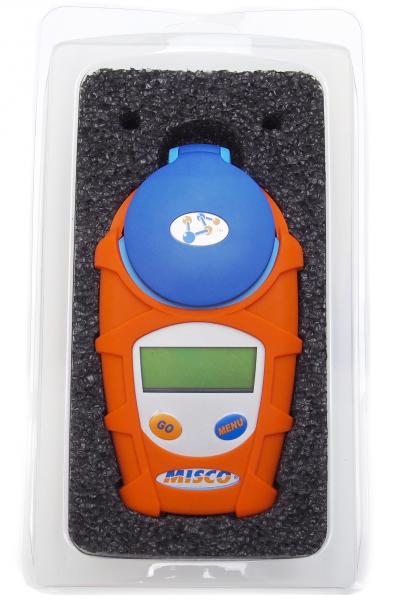

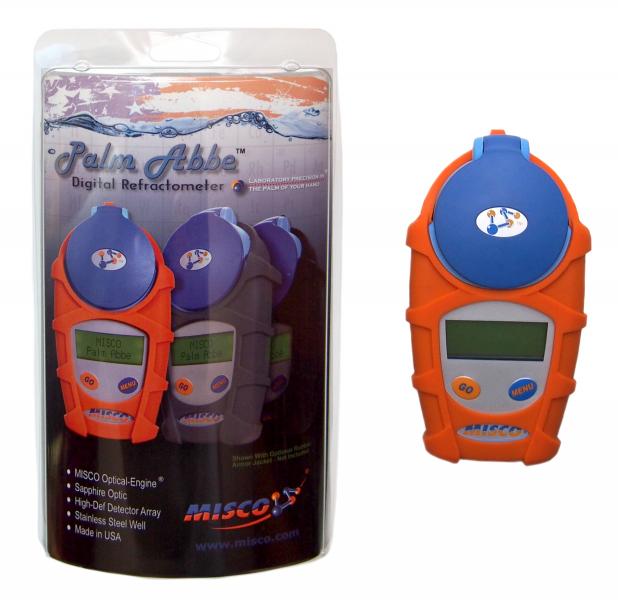

Aparat w pomarańczowym silikonowym pokrowcu ochronnym, 4 pipetki do pobierania próbek, lekkie przezroczyste opakowanie handlowe wypełnione pianką.

Dane techniczne

Zakres i dokładność odczytu skali	Glikol propylenowy: 0 do -51 °C (1 °C) Glikol etylenowy: 0 do -59 °C (1 °C) Etanol: 0 do -46 °C (1 °C) Gliceryna (glicerol): 0 do -43 °C (1 °C) Urea (Ad Blue®/DEF): 0 do 50 % (0,1 %)
Roztwór kalibracyjny	Woda destylowana, ew. woda z kranu
Materiał czujnika optycznego	Szafirowe szkło
Ilość elementów sensorycznych czujnika	1024
Materiał lejku	Stal nierdzewna
Pokrywka pryzmatu	Tak – zapobiega przenikaniu wilgoci do środka lub odparowaniu próbki
Min. objętość badanej próbki	0,3 ml
Czas pomiaru	< 5 s
Źródło światła	LED dioda wysokiej jakości, długość fal 589.3 nm
Wyświetlacz	LCD
Ilość znaków na wyświetlaczu	24 znaków w 2 liniach (12 x 2)
Podświecenie wyświetlacza	Tak
Języki menu	Angielski, hiszpański, niemiecki, francuski, rosyjski
Kompensacja temperatury	Automatyczna
Zakres temperatur pomiarowych	0 do 50 °C (temperatura powietrza otoczenia)
Zasilanie	2 baterie AAA
Żywotność baterii	~3500 pomiarów (z wyłączonym podświetleniem wyświetlania nawet więcej)
Rozmiary	145 x 75 x 37 mm
Waga	250 g
Materiał ciała urządzenia	Plastik czarny kolor
Stopień ochrony	IP65 – ochrona przed wnikaniem pyłu i kroplami padającej wody pod dowolnym kątem
Komunikaty o błędzie	Tekstowe
